OTC焊接機器人編碼器復位圖文教程

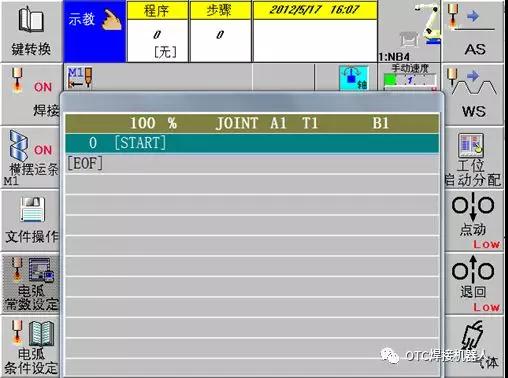

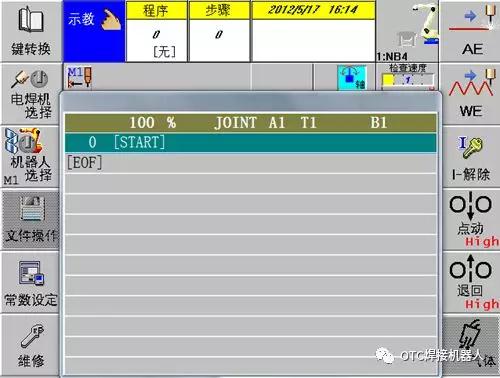

首先我們打開OTC焊接機器人的示教器進入開機界面如下圖：

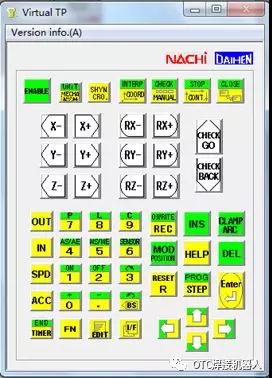

然后按下OTC焊接機器人的R(復位)鍵如下圖

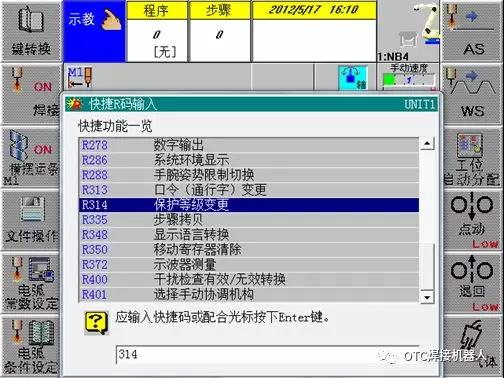

然后我們輸入314會OTC焊接機器人的示教器上會出現下面的樣子

按確認（ENTER）鍵，以下提及確認鍵均為此鍵

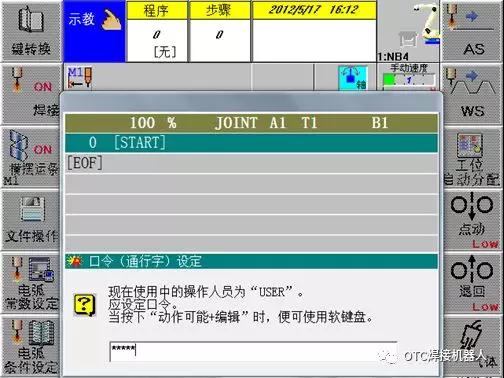

再然后輸入密碼，12345，

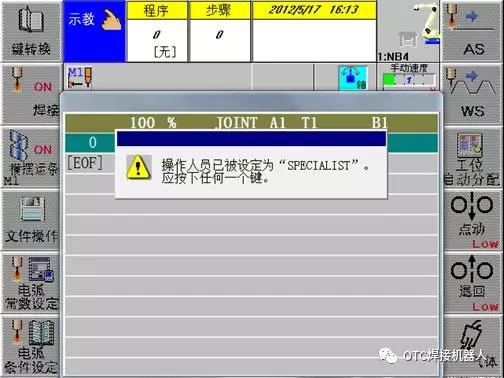

按確認鍵，保護等級變更為SPECIALIST，按任意鍵返回。

按動作可能鍵+F5常數設定進入設定界面

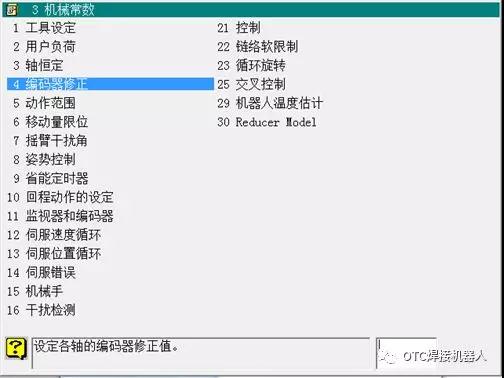

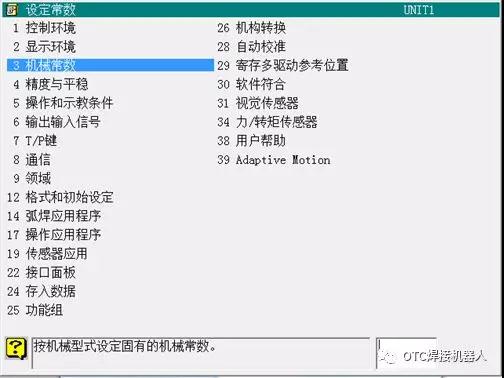

按光標向下移動到第3項，機械常數，確認

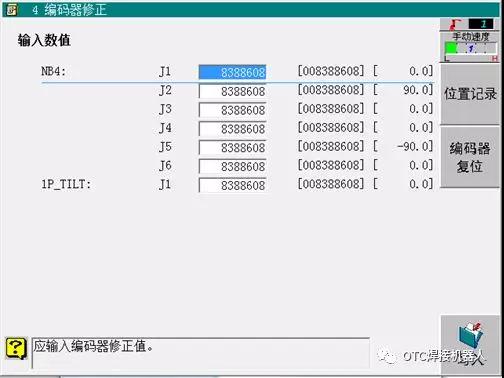

按光標向下移動到第四項編碼器修正，確認

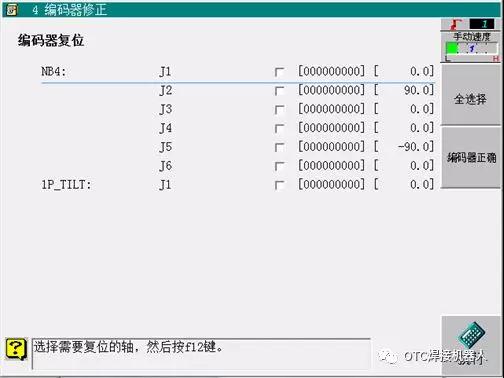

按F9編碼器復位。圖上數值不要作為數值輸入

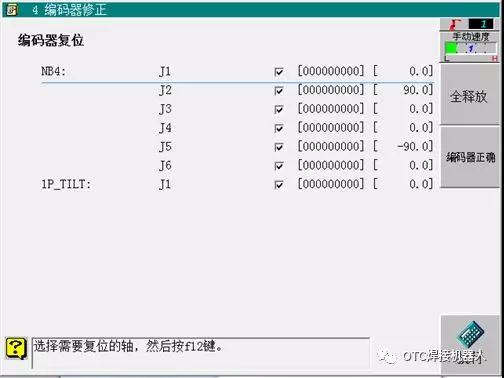

按F7全選擇

按F12執行，確認。

如果提示斷開運轉準備，請按急停按鈕。

以上操作全部正確完成后我們?cè)僦匦聠?dòng)OTC焊接機器人的控制系統就能達到編碼器復位工作。
